Циклон ЦН-15-500-6УП

Циклон ЦН-15-500-6УП

Батарейный циклон ЦН 15 разработки НИИОгаз самый универсальный и распространенный аппарат пылегазоочистки применяемый практически во всех отраслях промышленности.

• для сухой очистки от слабо- и среднеслипающейся пыли (размером более 10 мкм), выделяющихся при таких технологических процессах как сушка, обжиг, агломерация, сжигание топлива;
• очистки аспирационного воздуха в черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике;
• для улавливания пыли, которая выделяется во время размола топлива парогенераторов, сжигающих твердое топливо в пылевидном состоянии;
• в производствах, где транспортируемый продукт высушенные опилки, высушенная солома, мелкие частицы гранул, пыль.

В случае необходимости использования циклонов ЦН для улавливания взрывоопасной и легковозгораемой пыли, циклон ЦН 15 должен быть выполнен по специальным чертежам и не иметь узлов, где могло бы происходить скопление пыли, и должен быть снабжен необходимым количеством взрывных клапанов.

Циклон ЦН 15 в зависимости от требований предъявляемых к очистке газа, может иметь либо самостоятельное применение, либо использоваться в качестве агрегатов первой или второй ступени очистки в сочетании с другими газоочистными устройствами.

Циклон ЦН 15 не применяется:

• для очистки взрывоопасных и токсичных сред;
• для улавливания волокнистой и сильно слипающейся пыли, особенно при малых диаметрах циклонов;

• для очистки газообразной среды, в которой имеется капельно-жидкая фаза или возможна конденсация паров;
• циклоны диаметром менее 800мм не применяются для улавливания абразивных пылей, из-за повышенного износа.

Конструкция циклона ЦН-15-500-6УП

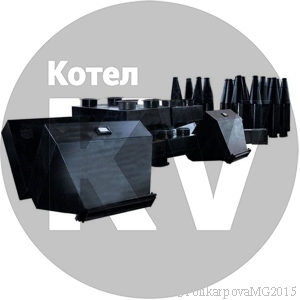

Циклон ЦН являются самым простым видом пылеуловителей и работает используя действие центробежной силы. Циклон ЦН-15-500-6УП изготавливается группового исполнения из шести циклонов диаметром 500 мм с камерой очищенного воздуха в виде "улитки".

Циклон ЦН-15-500-6УП может выполняться с вращением потока газов "левого" или "правого" типа.

Бункер циклона ЦН-15-500-6УП  делается в форме пирамиды.

В технической характеристике представлены значения производительности циклона ЦН 15, относящиеся к скорости в цилиндрической части циклона ЦН-15 (скорость составляет 2,5 и 4,0 м/с).

В обычных условиях нормальной считается скорость 4,0 м/с. Скорость 2,5 м/с лучше всего принимать при работе с абразивной пылью.

В зависимости от температуры вокруг циклона ЦН 15, оборудование производится из углеродистой стали (температура менее -40 °С) и низколегированной стали (при температуре ниже -40 °С).

Конфигурация циклона ЦН 15 рассчитана на температуру до 400 °С и разряжение 5 кПа.

Принцип действия циклона ЦН-15-500-6УП

Степень очистки газа в циклоне ЦН во многом зависит от размера частиц пыли, чем больше их размеры, тем эффективней очистка.

Принцип действия циклона ЦН-15-500-6УП следующий: поток запылённого газа вводится в циклон через входной патрубок тангенциально в верхней части. В аппарате формируется вращающийся поток газа, направленный вниз, к конической части аппарата. Вследствие силы инерции (центробежной силы) частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли.

Очищенный от пыли газовый поток затем двигается снизу вверх и выводится из циклона через соосную выхлопную трубу.

Во время работы циклона ЦН-15-500-6УП должна быть обеспечена безостановочная выгрузка пыли. При этом уровень пыли в бункерах не должен превышать высоту плоскости, которая расположена от крышки бункера на 0,5 диаметра циклона.

Циклоны могут закрепляться как на нагнетании, так и на всасывающей линии вентилятора. При фильтрации воздуха от абразивной пыли, которая вызывает износ крыльчаток вентилятора, циклоны рекомендуется устанавливать перед вентилятором.

Котельный завод производит циклоны широкого модельного ряда. Чтобы купить циклон ЦН-15-500-6УП воспользуйтесь услугами нашего электронного магазина или обратитесь по телефону 8-800-700-21-13.
