Циклоны ЦН-15

Циклон ЦН-15-300-1УП

Циклон ЦН-15-300-1УП

Циклон ЦН-15-300-1УП производительностью от 0,17 до 0,28 м³/с.

31 000 руб.

Купить в один клик
Циклон ЦН-15-300-2УП

Циклон ЦН-15-300-2УП

Циклон ЦН-15-300-2УП производительностью от 0,935 до 0,55 м³/с.

83 000 руб.

Купить в один клик
Циклон ЦН-15-300-2CП

Циклон ЦН-15-300-2CП

Циклон ЦН-15-300-2CП производительностью от 0,35 до 0,55 м³/с.

В категорию
Циклон ЦН-15-400-1УП

Циклон ЦН-15-400-1УП

Циклон ЦН-15-400-1УП производительностью от 0,31 до 0,5 м³/с.

53 000 руб.

Купить в один клик
Циклон ЦН-15-400-2УП

Циклон ЦН-15-400-2УП

Циклон ЦН-15-400-2УП производительностью от 0,61 до 1 м³/с.

99 000 руб.

Купить в один клик
Циклон ЦН-15-400-2CП

Циклон ЦН-15-400-2CП

Циклон ЦН-15-400-2CП производительностью от 0,64 до 1 м³/с.

В категорию
Циклон ЦН-15-400-4УП

Циклон ЦН-15-400-4УП

Циклон ЦН-15-400-4УП производительностью от 1,25 до 2 м³/с.

В категорию
Циклон ЦН-15-500-1УП

Циклон ЦН-15-500-1УП

Циклон ЦН-15-500-1УП производительностью от 0,5 до 0,77 м³/с, с одиночным циклоном диаметром 500 мм.

81 000 руб.

Купить в один клик
Циклон ЦН-15-500-2УП

Циклон ЦН-15-500-2УП

Циклон ЦН-15-500-2УП производительностью от 0,97 до 1,56 м³/с, состоящий из двух циклонов диаметром 500 мм.

133 000 руб.

Купить в один клик
Циклон ЦН-15-500-2CП

Циклон ЦН-15-500-2CП

Циклон ЦН-15-500-2CП производительностью от 0,97 до 1,56 м³/с.

142 000 руб.

Купить в один клик
Циклон ЦН-15-500-4УП

Циклон ЦН-15-500-4УП

Циклон ЦН-15-500-4УП производительностью от 1,94 до 3,14 м³/с.

265 000 руб.

Купить в один клик
Циклон ЦН-15-600-1УП

Циклон ЦН-15-600-1УП

Циклон ЦН-15-600-1УП производительностью от 0,7 до 1,14 м³/с.

92 000 руб.

Купить в один клик
Циклон ЦН-15-600-2УП

Циклон ЦН-15-600-2УП

Циклон ЦН-15-600-2УП производительностью от 1,42 до 2,25 м³/с.

150 000 руб.

Купить в один клик
Циклон ЦН-15-600-2CП

Циклон ЦН-15-600-2CП

Циклон ЦН-15-600-2CП производительностью от 1,42 до 2,25 м³/с.

148 000 руб.

Купить в один клик
Циклон ЦН-15-600-4УП

Циклон ЦН-15-600-4УП

Циклон ЦН-15-600-4УП производительностью от 2,8 до 4,53 м³/с.

329 000 руб.

Купить в один клик
Циклон ЦН-15-700-1УП

Циклон ЦН-15-700-1УП

Циклон ЦН-15-700-1УП производительностью от 1,0 до 1,53 м³/с.

111 000 руб.

Купить в один клик
Циклон ЦН-15-700-2УП

Циклон ЦН-15-700-2УП

Циклон ЦН-15-700-2УП производительностью от 1,92 до 2,25 м³/с.

198 000 руб.

Купить в один клик

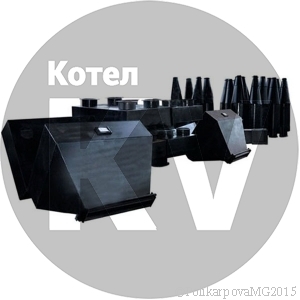

Циклон ЦН-15-700-2CП

Циклон ЦН-15-700-2CП

Циклон ЦН-15-700-2CП производительностью от 1,92 до 2,25 м³/с.

В категорию
Циклон ЦН-15-700-4УП

Циклон ЦН-15-700-4УП

Циклон ЦН-15-700-4УП производительностью от 3,84 до 6,1 м³/с.

385 000 руб.

Купить в один клик
Циклон ЦН-15-800-1УП

Циклон ЦН-15-800-1УП

Циклон ЦН-15-800-1УП производительностью от 1,25 до 2,55 м³/с.

128 000 руб.

Купить в один клик
Циклон ЦН-15-800-2УП

Циклон ЦН-15-800-2УП

Циклон ЦН-15-800-2УП производительностью от 2,5 до 4 м³/с, состоящий из двух циклонов диаметром 800 мм.

238 000 руб.

Купить в один клик
Циклон ЦН-15-800-2CП

Циклон ЦН-15-800-2CП

Циклон ЦН-15-800-2CП производительностью от 2,5 до 4 м³/с.

В категорию
Циклон ЦН-15-800-4УП

Циклон ЦН-15-800-4УП

Циклон ЦН-15-800-4УП производительностью от 5,03 до 8,03 м³/с.

488 000 руб.

Купить в один клик
Циклон ЦН-15-900-1УП

Циклон ЦН-15-900-1УП

Циклон ЦН-15-900-1УП производительностью от 1,28 до 2 м³/с.

158 000 руб.

Купить в один клик
Циклон ЦН-15-900-2УП

Циклон ЦН-15-900-2УП

Циклон ЦН-15-900-2УП производительностью от 3,17 до 5,08 м³/с.

286 000 руб.

Купить в один клик
Циклон ЦН-15-900-2CП

Циклон ЦН-15-900-2CП

Циклон ЦН-15-900-2CП производительностью от 3,17 до 5,08 м³/с.

В категорию
Циклон ЦН-15-900-4УП

Циклон ЦН-15-900-4УП

Циклон ЦН-15-900-4УП производительностью от 6,3 до 10,17 м³/с.

695 000 руб.

Купить в один клик

Файлы для загрузки

Прайс лист на циклоны ЦН

Файл формата pdf, 145,32 кБ

Циклоны ЦН-15

Батарейный циклон ЦН 15 разработки НИИОгаз самый универсальный и распространенный аппарат пылегазоочистки применяемый практически во всех отраслях промышленности.

  • для сухой очистки от слабо- и среднеслипающейся пыли (размером более 10 мкм), выделяющихся при таких технологических процессах как сушка, обжиг, агломерация, сжигание топлива;
  • очистки аспирационного воздуха в черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике;
  • для улавливания пыли, которая выделяется во время размола топлива парогенераторов, сжигающих твердое топливо в пылевидном состоянии;
  • в производствах, где транспортируемый продукт высушенные опилки, высушенная солома, мелкие частицы гранул, пыль.

В случае необходимости использования циклонов ЦН для улавливания взрывоопасной и легковозгораемой пыли, циклон ЦН 15 должен быть выполнен по специальным чертежам и не иметь узлов, где могло бы происходить скопление пыли, и должен быть снабжен необходимым количеством взрывных клапанов. Циклон ЦН 15 купить можно выбрав в каталоге на нашем сайте.

Пример применения циклона ЦН 15:

  • циклон ЦН 15-1000 для удаления высушенных опилок насыпной плотностью 100-150 кг/м3;
  • циклон ЦН 15-700 для удаления высушенной сломы насыпной плотностью 100-120 кг/м3;
  • циклон ЦН 15-900 для удаления мелких частиц гранул насыпной плотностью 100-120 кг/м3;
  • циклон ЦН 15-900 для удаления пыли насыпной плотностью 200-250 кг/м3.

Циклон ЦН 15 не применяется:

  • для очистки взрывоопасных и токсичных сред;
  • для улавливания волокнистой и сильно слипающейся пыли, особенно при малых диаметрах циклонов;

  • для очистки газообразной среды, в которой имеется капельно-жидкая фаза или возможна конденсация паров;
  • циклоны диаметром менее 800 мм не применяются для улавливания абразивных пылей, из-за повышенного износа.

Для повышения пропускной̆ способности по очищаемой среде и условий применения на базе циклона ЦН 15 изготавливаются батарейные циклоны состоящие из большого количества циклонных элементов, расположенных в общем корпусе с единым подводом и отводом воздуха и общим бункером. Корпус батарейных циклонов ЦН 15 разделен на несколько секций, которые могут отключаться при снижении нагрузки на агрегат. Циклоны ЦН 15 диаметром от 300 до 1000 мм могут компоноваться в группы - из двух, четырех, шести и восьми циклонов. Выбор количества циклонов зависит от условий предстоящей эксплуатации, качества и объема очищаемой среды.

Групповые циклоны ЦН 15 могут быть с камерой очищенного воздуха в виде улитки или в виде сборника, одиночные циклоны - исключительно камерой-улиткой.

Бункеры имеют пирамидальные форму. Циклон ЦН 15 группового исполнения изготовляют с "левым" и "правым" вращением газового потока, одиночные - только с "правым" вращением.

Во время работы циклон ЦН 15 требует постоянной выгрузки уже уловленной пыли. При этом, в бункере уровень пыли не должен превышать плоскости, отстоящей от бункерной крышки на 0,5 всего диаметра циклона.

Циклон ЦН 15 в зависимости от требований предъявляемых к очистке газа, может иметь либо самостоятельное применение, либо использоваться в качестве агрегатов первой или второй ступени очистки в сочетании с другими газоочистными устройствами.

Циклон ЦН 15 устанавливают, как на всасывающей, так и нагнетательной стороне вентилятора, при улавливании абразивной пыли циклон рекомендуется ставить перед вентилятором. Циклон характеризуется умеренным сопротивлением.

Выбор типоразмера для циклона 15, следует производить исхода из производительности вентустановки и допустимой величины потери давления в циклоне, которую рекомендуется применять в пределах 0,7-1,2 кПа. При необходимости повышения эффективности: циклон ЦН 15 имеет верхний предел 1,2 кПа, который можно превысить, сообразуясь с общей величиной давления, которую может обеспечить вентилятор. Принимать потерю давления в циклоне ниже 0,5 кПа не рекомендуется из-за значительного уменьшения эффективности очистки воздуха.

Циклоны ЦН 15. Технические характеристики

Типоразмер циклона ЦН 15 Производительность, м³/час Рабочий объем бункера, м³ Масса, кг
V = 2,5 м/с При V = 4 м/с
Циклон ЦН-15-300-1УП 630 1000 0,1 170
Циклон ЦН-15-400-1УП 1110 1800 0,17 260
Циклон ЦН-15-500-1УП 1800 2800 0,21 370
Циклон ЦН-15-600-1УП 2500 4100 0,33 500
Циклон ЦН-15-700-1УП 3500 5500 0,47 650
Циклон ЦН-15-800-1УП 4500 7200 0,56 800
Циклон ЦН-15-900-1УП 5700 9200 0,64 980
Циклон ЦН-15-1000-1УП 7100 11300 0,72 1170
Циклон ЦН-15-1200-1УП 10200 16200 1,07 1600
Циклон ЦН-15-1400-1УП 13900 22200 1,42 2130
Циклон ЦН-15-300-2УП 1270 2000 0,2 270
Циклон ЦН-15-300-2СП 1270 2000 0,2 290
Циклон ЦН-15-400-2УП 2300 3600 0,31 440
Циклон ЦН-15-400-2СП 2300 3600 0,31 450
Циклон ЦН-15-500-2УП 3500 5600 0,5 660
Циклон ЦН-15-500-2СП 3500 5600 0,5 650
Циклон ЦН-15-600-2УП 5100 8100 0,6 870
Циклон ЦН-15-600-2СП 5100 8100 0,6 840
Циклон ЦН-15-700-2УП 6900 11100 0,83 1120
Циклон ЦН-15-700-2СП 6900 11100 0,83 1070
Циклон ЦН-15-800-2УП 9000 14400 1,15 1440
Циклон ЦН-15-800-2СП 9000 14400 1,15 1380
Циклон ЦН-15-900-2УП 11400 18300 1,45 1780
Циклон ЦН-15-900-2СП 11400 18300 1,45 1700
Циклон ЦН-15-400-4УП 4500 7200 0,54 820
Циклон ЦН-15-400-4СП 4500 7200 0,54 810
Циклон ЦН-15-500-4УП 7000 11300 0,77 1190
Циклон ЦН-15-500-4СП 7000 11300 0,77 1120
Циклон ЦН-15-600-4УП 10200 16300 1,11 1650
Циклон ЦН-15-600-4СП 10200 16300 1,11 1550
Циклон ЦН-15-700-4УП 13800 22000 1,5 2160
Циклон ЦН-15-700-4СП 13800 22000 1,5 2030
Циклон ЦН-15-800-4УП 18100 28900 2,27 2800
Циклон ЦН-15-800-4СП 1810 28900 2,27 2630
Циклон ЦН-15-900-4УП 22800 36600 2,28 3510
Циклон ЦН-15-900-4СП 22800 36600 2,28 3330
Циклон ЦН-15-500-6УП 10600 16900 1,3 1920
Циклон ЦН-15-500-6СП 10600 16900 1,3 1820
Циклон ЦН-15-600-6УП 15300 24400 2,0 2640
Циклон ЦН-15-600-6СП 15300 24400 2,0 2520
Циклон ЦН-15-700-6УП 20800 33100 2,67 3670
Циклон ЦН-15-700-6СП 20800 33100 2,67 3320
Циклон ЦН-15-800-6УП 27100 43300 3,82 4510
Циклон ЦН-15-800-6СП 27100 43300 3,82 4270
Циклон ЦН-15-900-6УП 34300 54900 5,55 5660
Циклон ЦН-15-900-6СП 34300 54900 5,55 5430
Циклон ЦН-15-500-8УП 14100 22600 2,33 2720
Циклон ЦН-15-500-8СП 14100 22600 2,33 2640

В технической характеристике приведены значения производительности отнесенные к скорости в цилиндрической части циклона = 2.5 и 3.5 м/с. В обычных условиях оптимальной считается скорость 3,5 м/с. Скорость 2,5 м/с рекомендуется принимать при работе с абразивной пылью.

Условное обозначение циклонов ЦН 15

Ц - циклон; Н - конструкция НИИОгаза; цифра 15 - угол наклона входного патрубка относительно горизонтали (град); цифры после тире: первая - внутренний диамтр цилиндрической части циклона (мм); вторая (после знака умножения) - количество циклонов в группе; У - с камерой очищенного газа в виде улитки; С - с камерой очищенного газа а виде сборника; П - пирамидальная форма бункера.

Материал изготовления циклонов ЦН-15


  • при эксплуатации агрегата при температуре окружающей среды до - 40 °С -углеродистая сталь;

  • при эксплуатации агрегата при температуре окружающей среды ниже - 40 °С -низколегированная сталь;

  • возможно изготовление циклонов из нержавеющей стали.

Котельный завод производит циклоны широкого модельного ряда. Чтобы купить циклоны ЦН 15 воспользуйтесь услугами нашего электронного магазина или обратитесь по телефону 8-800-700-21-13.
