Марка | Трубы котлов ДКВР 4-13 |
Тип | Трубы котлов ДКВР |
Для замены выработавших свой ресурс элементов паровых котлов предлагаем вам ремкомплекты трубных систем.

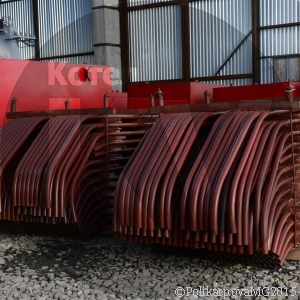

Ремонтные трубы котлов ДКВР 4-13 - кипятильные, экранные и опускные трубы. В экранных и конвективных поверхностях нагрева образуется насыщенный пар или вода определенной температуры. Опускные трубы котлов - трубы в которых вода и пароводяная смесь опускается из барабанов котлов вниз в процессе циркуляции.
Температура газов на выходе из топки может достигать 1100 °C. Конвективные поверхности нагрева (кипятильный пучок труб) состоят из стальных бесшовных труб и располагаются в газоходах котлов.
Все трубы котлов состоят из стальных бесшовных труб 51х2,5 ГОСТ 8732 и 8734. Экранные поверхности нагрева располагаются в топочной камере котла, в зависимости от типа котла существуют боковые экраны - левый, правый и задний экран. Конвективные поверхности нагрева - кипятильные трубы располагаются в конвективной части котлов.
Существуют различные модификации котлов ДКВР 4-13, масса трубной системы для модификаций различна. В данном разделе приведена базовая модель. Номера чертежа котла уточняются при заказе.
Масса труб котла ДКВР 4-13, кг | |||||
№ позиции | № позиции по БиКЗ | Диаметр трубы DHхS | Вес, кг | Количество труб на котел, шт | Общая масса труб, кг |
Трубы конвективные | |||||
1 | 6 | 51х2,5 | 5,3 | 34 | 180,2 |
2 | 7 | 51х2,5 | 5,4 | 34 | 183,6 |
3 | 8 | 51х2,5 | 5,6 | 34 | 190,4 |
4 | 9 | 51х2,5 | 5,9 | 34 | 200,6 |
5 | 10 | 51х2,5 | 6,3 | 34 | 214,2 |
6 | 11 | 51х2,5 | 6,76 | 34 | 229,84 |
7 | 12 | 51х2,5 | 7,35 | 34 | 249,9 |
8 | 13 | 51х2,5 | 8,08 | 34 | 274,04 |
9 | 14 | 51х2,5 | 8,86 | 34 | 301,24 |
10 | 15 | 51х2,5 | 9,47 | 34 | 331,16 |
Итого: | 340 | 2355,18 | |||
Трубы экранные | |||||
2 | 51х2,5 | 9,4 | 32 | 304,0 | |
3 | 51х2,5 | 9,5 | 28 | 263,2 | |
Итого: | 60 | 567,2 | |||
Всего на котел | 400 | 2922,38 |
Стоимость комплекта трубной системы котлов ДКВР 4-13 рассчитывается за килограмм трубы.
Котельный завод производит ремонтные трубы котлов, а также детали по чертежам заказчика.
Чтобы купить трубы котлов ДКВР 4-13 воспользуйтесь услугами нашего электронного магазина или обратитесь по телефону 8-800-700-21-13.
Трубы котлов ДКВР 4-13 - ремкомплекты котлов ДКВР, трубные системы, поверхности нагрева, трубы кипятильные, экранные, перепускные и опускные. Камеры котлов. Запасные части котлов.
