Топки ТЛПХ

Топка ТЛПХ 1,1х3,0

Топка ТЛПХ 1,1х3,0

Топка ТЛПХ 1,1х3,0 механическая топка с движущимся ленточным колосниковым полотном переднего хода.

В категорию
Топка ТЛПХ 1,1х3,5

Топка ТЛПХ 1,1х3,5

Топка ТЛПХ 1,1х3,5 механическая топка с движущимся ленточным колосниковым полотном переднего хода.

В категорию
Топка ТЛПХ 1,1х4,25

Топка ТЛПХ 1,1х4,25

Топка ТЛПХ 1,1х4,25 механическая топка с движущимся ленточным колосниковым полотном переднего хода.

В категорию

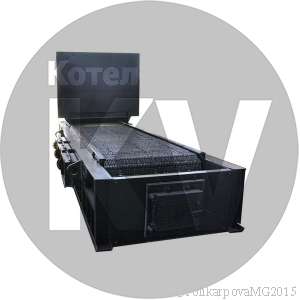

Топка ТЛП 0,8х3,32

Топка ТЛП 0,8х3,32

Топка ТЛП 0,8х3,32 механическая топка с движущимся ленточным колосниковым полотном переднего хода.

В категорию
Топка ТЛП 1,1х3,32

Топка ТЛП 1,1х3,32

Топка ТЛП 1,1х3,32 механическая топка с движущимся ленточным колосниковым полотном переднего хода.

В категорию
Топка ТЛП 1,87х3,5

Топка ТЛП 1,87х3,5

Топка ТЛПМ 1,87х3,5 механическая топка с движущимся ленточным колосниковым полотном переднего хода.

В категорию
Топка ТЛ 1,4х3,0

Топка ТЛ 1,4х3,0

Топка ТЛ 1,4х3,0 механическая топка с движущимся ленточным колосниковым полотном переднего хода.

В категорию
Топка ТЛ 1,4х4,0

Топка ТЛ 1,4х4,0

Топка ТЛ 1,4х4,0 механическая топка с движущимся ленточным колосниковым полотном переднего хода.

В категорию
Топка ТЛ 1,4х5,0

Топка ТЛ 1,4х5,0

Топка ТЛ 1,4х5,0 механическая топка с движущимся ленточным колосниковым полотном переднего хода.

В категорию
Топка ТЛ 1,4х6,0

Топка ТЛ 1,4х6,0

Топка ТЛ 1,4х6,0 механическая топка с движущимся ленточным колосниковым полотном переднего хода.

В категорию

Топки ТЛПХ

Механические топки ТЛПХ с ленточным колосниковым полотном предназначены для установки в механические водогрейные и отопительные стационарные котельные и быстровозводимые котельные, а также применяются в промышленных печах для нагрева воздуха для отопления и сушки материалов в технологических процессах. Они обеспечивают подачу топлива на колосниковую решётку, перемещение слоя горящего топлива и сброс золы и шлака при повороте колосникового полотна в канал золошлакоудаления.

Топки устанавливаются в котельных с механическими транспортерами топливоподачи и шлакоудаления, работают на каменном и буром угле. Мощность устанавливаемых водогрейных котлов от 1,5 МВт до 4,0 МВт. Марки котлов работающих с топками ТЛПХ - КВм и Гефест.

Котельный завод Энергия-СПБ производит топки ТЛПХ широкого модельного ряда:

Принцип работы топок ТЛПХ

Топки ТЛПХ состоят из следующих основных узлов:

  • угольного ящика с редукторами и регулирующей плитой;
  • колосника ведомого 23.1603.006 (081);
  • колосника ведущего 23.1603.007 (084);
  • колосника ведущего 23.1603.008 (080);
  • штырей колосникового полотна;
  • звезд;
  • рамы с приводом топки ТЛПХ;
  • ведущего и ведомого валов;
  • автоматики.

Уголь в угольный ящик топок ТЛПХ подается транспортером топливоподачи. Через угольный ящик самотеком осуществляется загрузка топлива на движущееся колосниковое полотно. Уголь на колосниковом полотне сжигается в слое 100-200 мм, при поперечной схеме движения слоя топлива и потоков воздуха в верхнем зажигании. Определенная толщина слоя топлива на колосниковой решетке топок ТЛПХ поддерживается при помощи регулятора слоя в угольном ящике и производится вручную посредством маховиков через червячные передачи редукторов. Количество подаваемого в топки ТЛПХ угля регулируется путем изменения скорости движения колосникового полотна.

Под колосниковой решеткой организованы камеры, куда подается необходимый воздух для горения. Подача воздуха обязательно должна быть непрерывна, иначе происходит спекание слоя и пережог колосников, Количество подаваемого воздуха регулируется величиной открывания воздушных шиберов. Воздух под колосниковую решетку и на вторичное дутье подается от одного вентилятора котельной установки. Под верхней ветвью колосникового полотна располагаются дутьевые короба с зонами дутья и поворотными шиберами. Подвод воздуха под топки ТЛПХ односторонний, c противоположной стороны предусмотрены окна для очистки дутьевых коробов от провала золы.

В передней части рамы топок ТЛПХ на боковых щеках расположены окна для ремонта колосникового полотна. Окна для очистки от провала закрыты люками, а окна для ремонта в передней части закрыты крышками.

Удаление шлака с колосниковой решетки топок ТЛПХ происходит в задней части топок за счет движения колосникового полотна при его повороте вокруг ведущего вала, которое приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

Купить топки ТЛПХ

Для того что бы купить топки ТЛПХ вы можете оформить заявку в отделе сбыта по телефону 8 800 700 21 13, либо оформить заявку он-лайн. Наши менеджеры дадут консультацию по подбору вспомогательного оборудования для выбранных вами моделей и рассчитают стоимость доставки до вашего региона и населенного пункта. Котельный завод поставляет оборудование во все регионы России.
